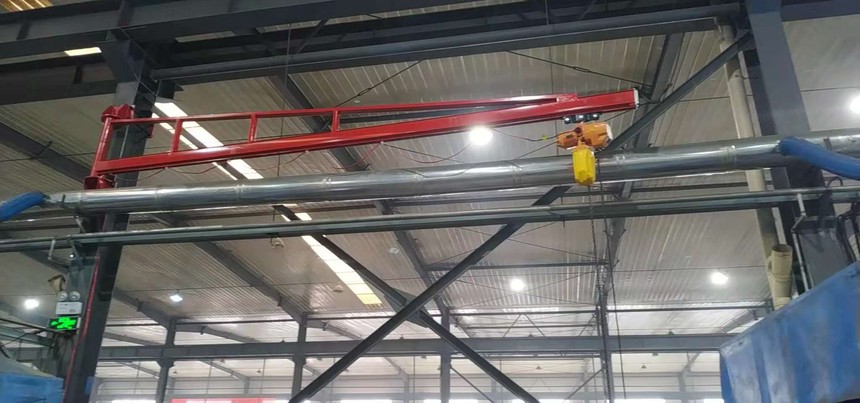

墙壁式悬臂吊属于悬臂吊中的一种，悬臂吊起重机工作强度为轻型，墙壁式悬臂吊起重机由悬臂和回转驱动装置及电动葫芦组成，悬臂通过地脚螺栓固定在混凝土立柱或工字钢立柱上，可电动旋转和手动旋转，电动旋转由摆线针轮减速装置来驱动悬臂回转，电动葫芦在悬臂轨道上作左右直线运行，并起吊重物。悬臂吊结构尺寸小，且节能、省事、占地面积小操作方便等优势。

墙壁式旋臂起重机（又称：壁柱式悬臂起重机，壁柱式悬臂吊，壁柱式旋臂吊，墙壁吊，墙壁式悬臂起重机）是鲁新起重公司参照西德引进设备研制的新产品，根据用户需要设计的专用起重设备。具有结构新颖、合理、简单、操作使用方便、回转灵活、自重轻、载荷移动灵活等优点，是节能环保的物料吊运装备。可广泛利用于厂矿、车间的生产线、装配线和机床的上下活及仓库、码头等场合的重物吊运。

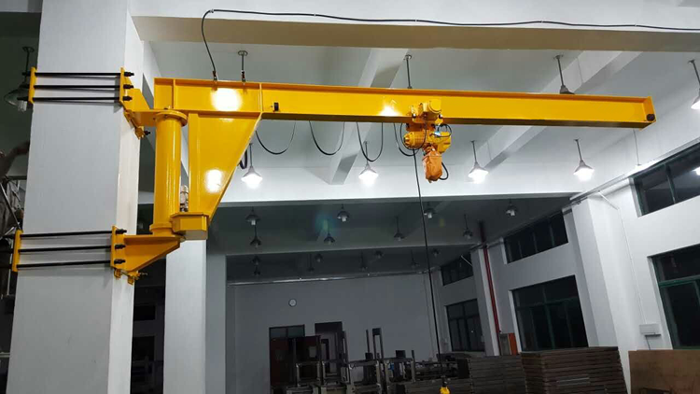

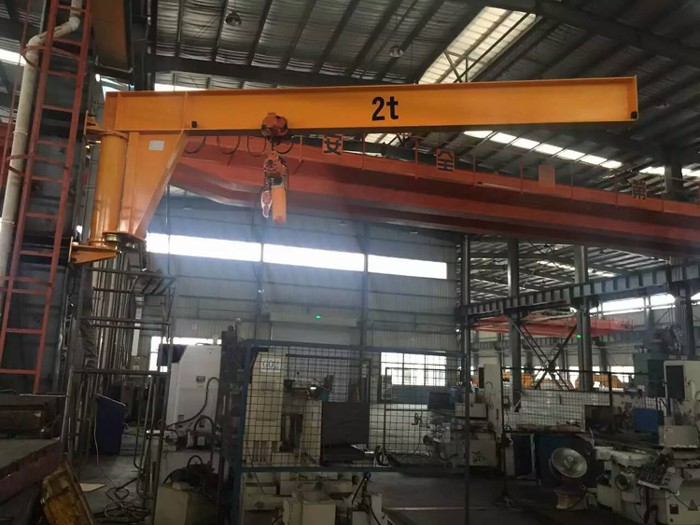

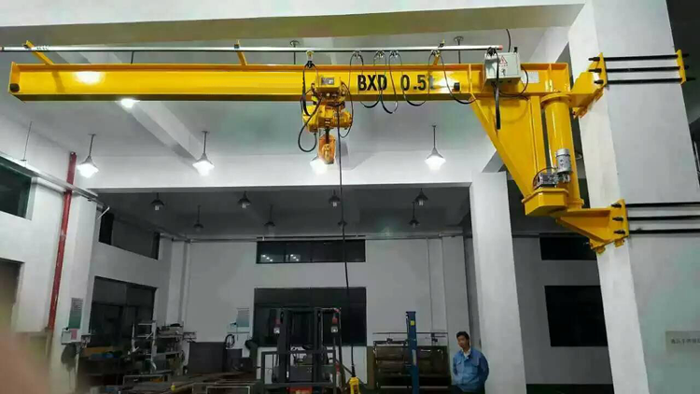

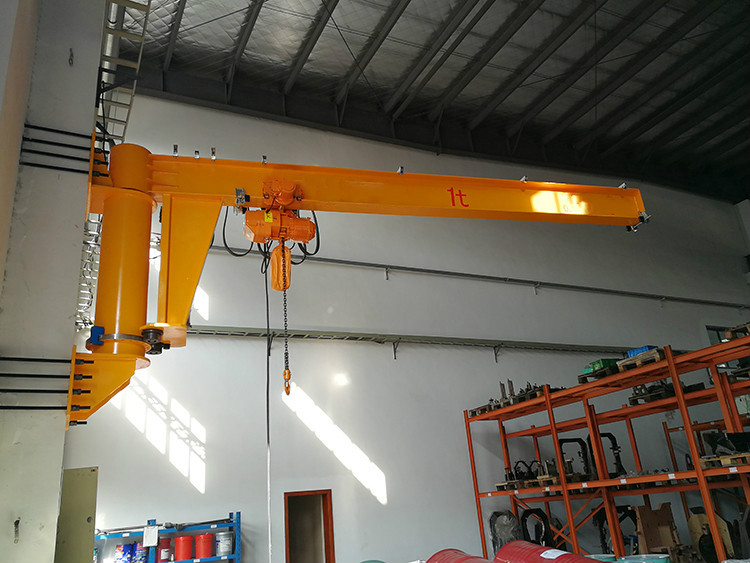

墙壁式旋臂起重机（墙壁吊）由支架、旋臂装置及环链电动葫芦等组成。悬臂固定在墙壁或水泥柱上，可根据用户需求进行回转。回转部分分为手动回转和电动回转。环链电动葫芦安装在悬臂轨道上，用于起吊重物。

结构及操作
本机主要由1、悬臂；2、回转装置；3、环链电动葫芦组成。

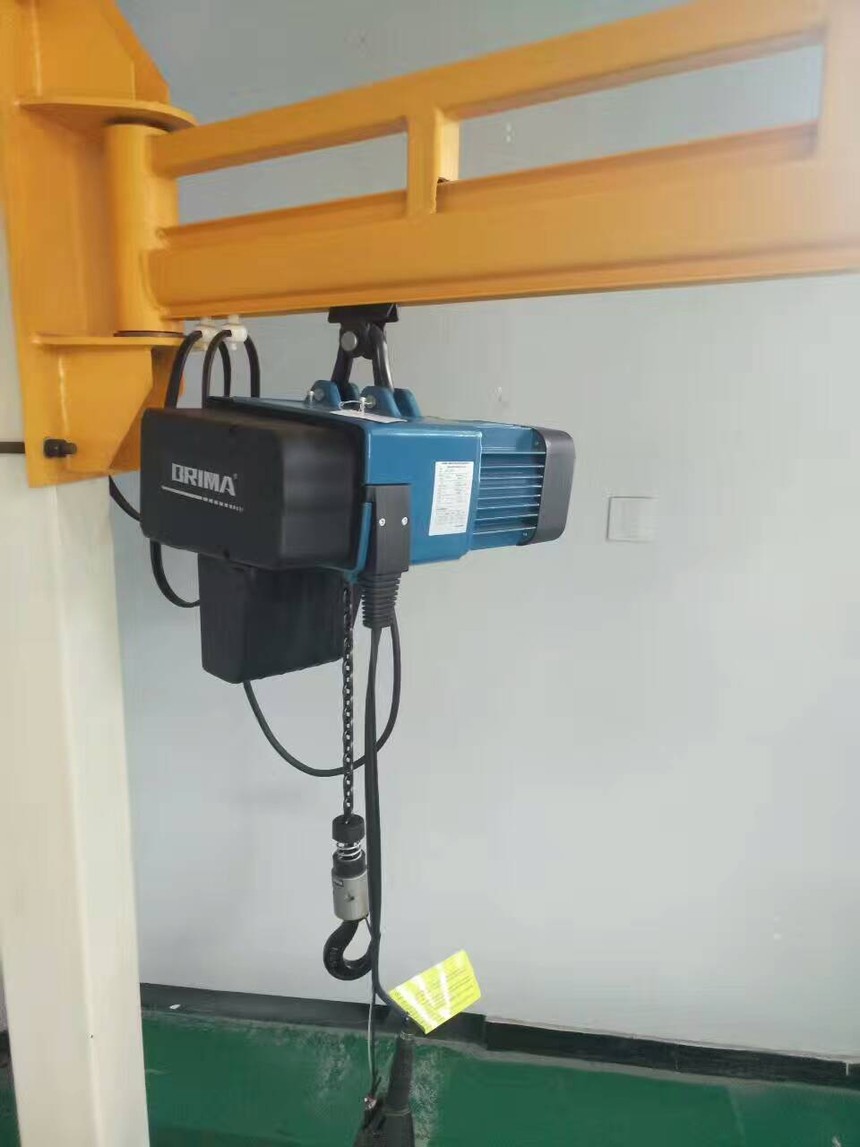

环链电动葫芦有起重和在横梁上往复运行的功能。
悬臂梁可由回转装置上的的减速机带动滚轮进行回转运动。
电器部分见附图：电气原理几电气接线图。电器控制箱安装在环链葫芦上。
本机操作通过手电门按钮实现。手电门有八个按钮，分别控制快升、快降、慢升、慢降、左右回转及葫芦小车的水平前后行走。

注意：
1、 操作时不得同时按下快慢按钮和同一电机的反正转按钮。
2、 工作时，起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超负荷起吊。
