  • 商品说明

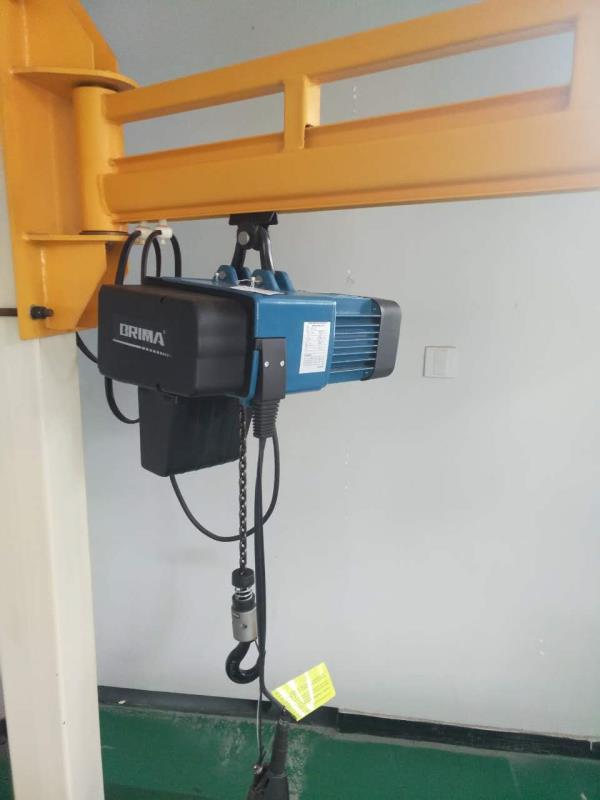

墙壁式旋臂起重机(又称 壁柱式旋臂起重机 壁柱式旋臂吊 壁柱式旋臂吊 墙壁吊 墙壁式旋臂起重机) 墙壁吊是由支架、旋臂装置及环链电动葫芦等组成。旋臂固定在墙壁或水泥柱上,可根据用户需求进行回转。回转部分分为手动回转和电动回转。环链电动葫芦安装在旋臂轨道上,用于起吊重物。

墙壁式旋臂吊其优点就是可以直接安装在墙面或定柱上,或者也可以安装在机器设备上,从而不需要占用任何地面空间。

结构及操作

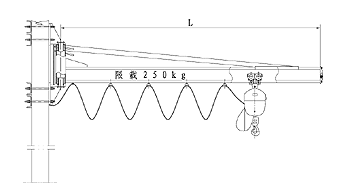

本机主要由1、悬臂;2、回转装置;3、环链电动葫芦组成。
环链电动葫芦有起重和在横梁上往复运行的功能。
悬臂梁可由回转装置上的的减速机带动滚轮进行回转运动。
电器部分见附图:电气原理几电气接线图。电器控制箱安装在环链葫芦上。
本机操作通过手电门按钮实现。手电门有八个按钮,分别控制快升、快降、慢升、慢降、左右回转及葫芦小车的水平前后行走。


产品型号bx-jkbk0.125bx-jkbk0.25

bx-jkbk0.5

起重量(kg)125250500

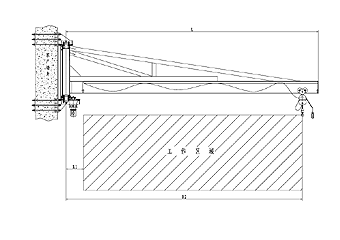

回转半径l(m)3(标准)
有效工作半径(m)l-0.5
起升速度(m/min)8/24/1,10/2.55/1.25,10/2.5
运行方式手动
起升高度(m)3(标准)
旋转角度(°)≤180



产品型号bx0.125bx0.25bx0.5bx1bx2bx3
额定起重量(t)0.1250.250.5123
起吊高度h(m)333333
回转半径l(m)345634563456345634563456
工作半径r2(m)l-200mm
工作半径r1(m)111111.51.8
提升速度(m/min)8/24/1,10/2.55/1.25,10/2.55/1.25 , 8/24/14
水平运行速度(m/min)7,14,28
回转速度(r/min)0.8
回转角度(°)180
电机容量

回转电机(kw)

0.370.370.370.550.370.550.550.751.10.550.751.1

起升电机(kw)

0.2/0.050.2/0.05,
0.5/0.13
0.5/0.13,
1.0/0.25
1.0/0.25,
1.5/0.35
1.5/0.352.3

运行电机(kw)

0.140.140.140.20.20.4
